REI 60 B4-1-3-2

Elemento tagliafuoco con porta vetrata con laterale e sopraluce posato su cartongesso

REI60-2D

misure del foro di passaggio tra 500 e 1200 mm di larghezza e 1750 e 2300 mm di altezza.

Porta in legno tagliafuoco costituita da
Laterale 1 con traversa e lastre di vetro inserite REI 60 munite di fermavetri al lato interno ed esterno.
Sopraluce 3 con lastra di vetro inserita REI 60 munita di fermavetri al lato interno ed esterno.
Laterale 2 con lastra di vetro continua REI 60 munita di fermavetri al lato interno ed esterno. Telaio in massello di rovere 95 mm x 92 mm rivestito in listellare con truciolare. Il telaio dispone di una battuta e guarnizioni multifunzionali per garantire l’isolamento acustico e termico. Fra porta e pavimento è inserita una guarnizione automatica. Anta con battuta con guarnizione perimetrale antincendio, fissata al telaio con tre cerniere e munita al lato opposto di serratura da infilare. Nell’anta è inserita una lastra di vetro tagliafuoco REI 60 (dimensioni oltre 0,25 mq) munita di fermavetri. Tutte le superfici visibili vengono impiallacciate con vero legno secondo le preferenze  della direzione lavori; lasuperficie è cerata o verniciata. Telaio e anta vengono montati a regola d’arte.


Controtelaio: senza

Variante: sopraluce - vetrata - laterale

Proprietà:

tagliafuoco

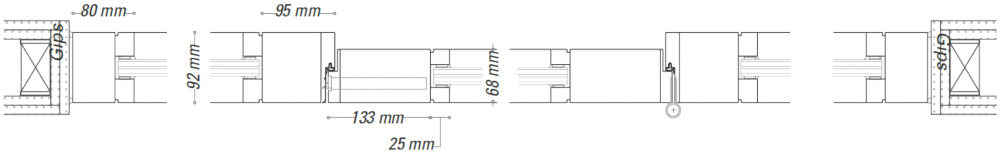

Disegno:

thumb_REI 60 B4 1 3 2.
